BT-FZD型发电机中性点接地电阻柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。发电机电压等级主要为6kv至20kv。当定子发生一点接地时，可限制接地电流在很小的数值，并有效抑制电弧接地暂态过电压。

发电机中性点接地电阻柜接地方式的选择

发电机是电力系统的原动力，在运行中必须具备对突发性故障的应变能力，发电机中性点的接地方式与此有密切的关系。

发电机中性点的接地方式有：①中性点直接接地②

中性点经低阻抗接地③中性点不接地④中性点经消弧线圈接地⑤中性点经高阻抗接地。

发电机经高阻抗接地方式

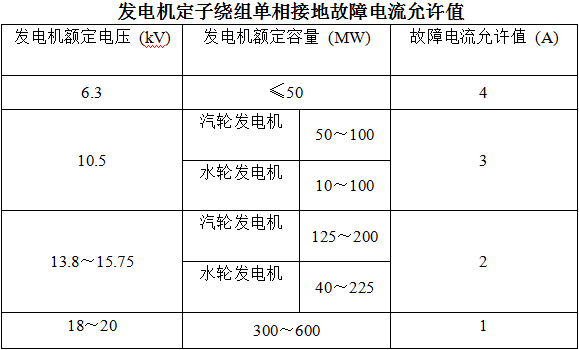

发电机中性点经高阻接地能有效抑制发电机接地故障电流，从而有效防止发电机定子绕组烧毁,并降低电弧接地暂态过电压。

中性点经高电阻接地有多种方案，其中以单相接地变压器与电阻器结合的方案最优。我公司生产的BT-FZD型接地电阻柜，体积小，重量轻。接地变压器抗冲击，阻燃，局放小。电阻采用特种材料制作，性能稳定，通流能力强。

装置组成

BT-FZD 型发电机中性点接地电阻柜中装有干式单相接地变压器、电阻器、隔离开关、避雷器等电器设备，可以整体方便安装在发电机中性点附近。

BT-FZD 型发电机中性点接地电阻柜内装有电流互感器测量中性点电流并可输出模拟量。

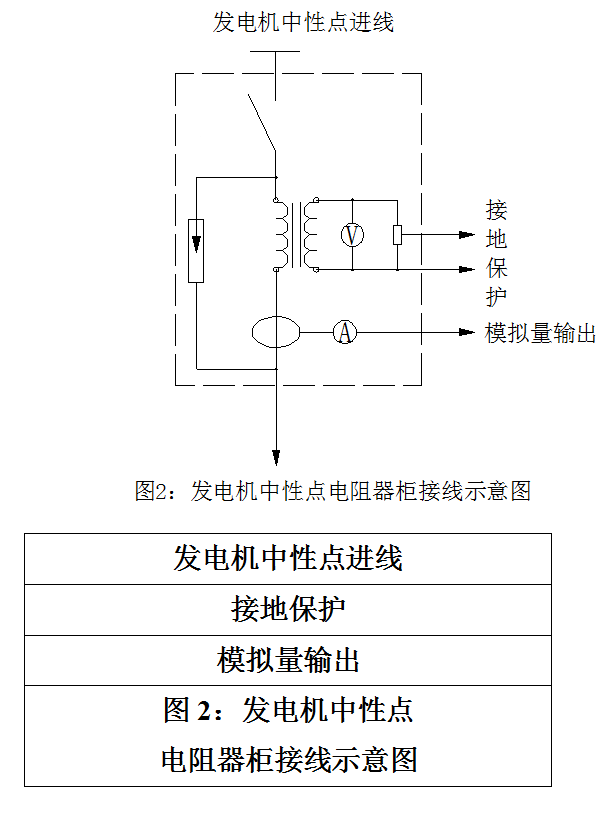

安装接线示意图

柜体采用冷轧钢板喷塑 (或不锈钢)加工而成，顶部通过穿墙套管引出接线或从柜体底部电缆进线。
