6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决:

a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电且常因事故处理不及时或事故扩大而造成大面积停电;b.电网中的弧光接地使PT频频烧毁。使用LXO系列电力一次消谐装置可有效地解决上述问题:1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定;2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁;3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断;4、当系统发生单相接地后可较长时间保护PT免受损坏。

电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。

LXO系列电力一次消谐装置，是安装在6~35kVPT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。该消谐装置满足《GB/T50064-2014 交流电气装置的过电压保护和绝缘配合设计规范》中第4.1.11条中的规定，可以起到良

主要特点

我公司最新推出的LXO系列电力一次消谐装置，全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有:1.LXQ系列电力一次消谐装置全部采用特殊合金进行制作，更采用单片大通流非线性元件，消除了原多片并联结构的消谐装置中通流不均匀现象，性能更加稳定。2.PT高压熔丝一般为0.5A,而烧断时可能导致PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产，LXO系列电力一次消谐装置通流能力高达500mA。3.LXO系列系列电力一次消谐装置针对半绝缘PT提供特制半绝缘消谐装置(带D型)，可以有效限制消谐装置两端电压，从而保护中性点绝缘。

4.LXO系列电力一次消谐装置体积超小，尤其适合于PT柜及手车柜中安装。整个消谐装置采用金属材料直接连接，无瓷套，无炸裂危险。

5.针对部分电压互感器安装微机消谐装置后开口三角出现较大谐波电压，安装LXO系列电力一次消谐装置可有效抑制PT开口三角两端的谐波电压。

技术参数

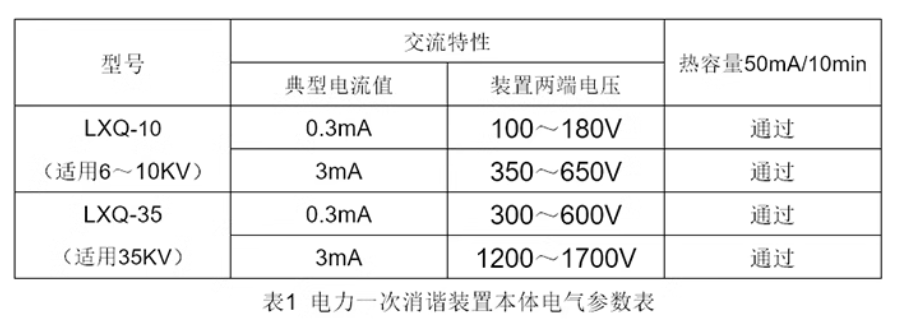

电力一次消谐装置本体主要电气参数见表1表格中的参数为我公司典型产品参数，如用户有不同要求，我厂可根据用户要求生产。

外形尺寸

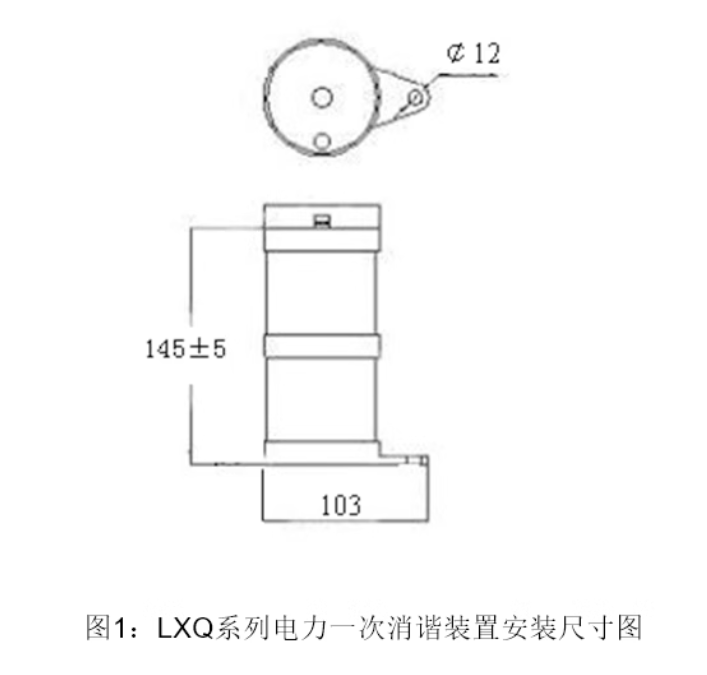

LXO系列电力一次消谐装置安装尺寸图如下图所示(单位:mm)。

参数测量

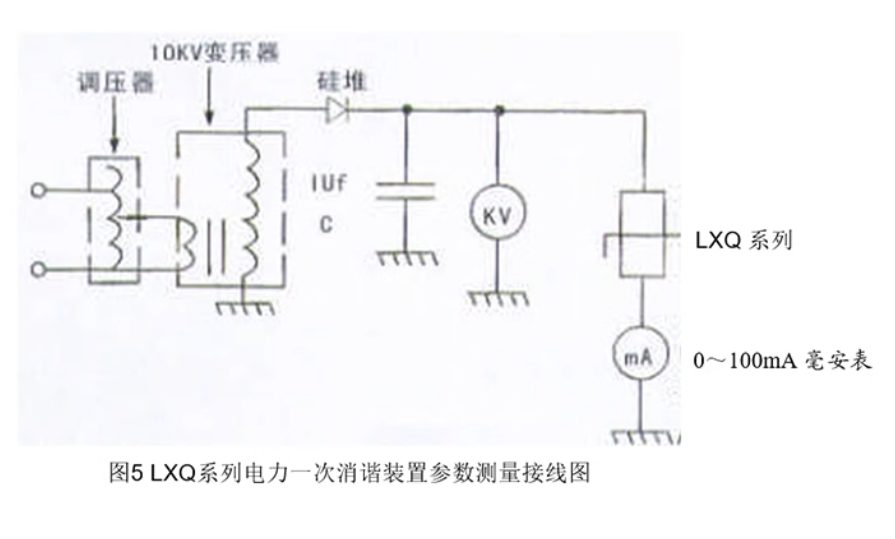

LXO系列电力一次消谐装置伏安特性及非线性系数a按下图测量。
